Дорожное строительство
Контроль уплотнения оснований и слоёв дорожной одежды.
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТОР ZORN В КАЗАХСТАНЕ
Приборы ZORN для контроля уплотнения грунта и дорожных оснований
Bolashaq Trade Group поставляет динамические плотномеры ZFG, выполняет ввод в эксплуатацию, обучение специалистов и техническую поддержку по всему Казахстану.
Официальные поставки
Производство в Германии
Обучение и техническая поддержка
Об оборудовании ZORN
Что такое ZORN ZFG
ZORN ZFG — это легкий динамический дефлектометр для испытаний грунта, щебеночных слоев, оснований и насыпей. Прибор применяют там, где нужно оперативно понять, достаточно ли уплотнен слой и можно ли переходить к следующему этапу работ.
Во время испытания нагрузочная плита воспринимает кратковременное динамическое воздействие. По реакции основания прибор определяет динамический модуль деформации Evd — показатель жесткости и несущей способности в точке контроля.
«Динамический плотномер грунта» — распространенное название прибора для контроля основания. Технически ZORN ZFG корректнее описывать как легкий динамический дефлектометр для определения Evd.
- Контроль уплотнения грунта
- Определение динамического модуля Evd
- Подходит для оснований, щебеночных слоев и насыпей
- Быстрые полевые испытания на объекте
Испытания грунта
Контроль оснований
Оценка Evd
Полевое применение
Применяется в дорожном и строительном контроле
Области применения
Где применяют оборудование ZORN
Приборы ZORN применяют для оперативного контроля уплотнения и несущей способности грунтовых слоёв. Оборудование подходит для производственного контроля, внутренней приёмки работ и подготовки исполнительной документации.
Земляные работы
Проверка подготовленных и уплотнённых грунтовых слоёв.
Основания и насыпи
Оценка жёсткости и равномерности уплотнения слоёв.
Обратная засыпка
Контроль грунта после прокладки инженерных коммуникаций.
Траншеи и коммуникации
Проверка качества послойного уплотнения в ограниченных зонах.
Строительные площадки
Оперативная проверка основания перед следующим этапом работ.
Основания фундаментов
Оценка подготовленного грунтового основания перед строительством.
Контроль подрядных работ
Проверка качества и подтверждение выполненного уплотнения.
Лаборатории и технадзор
Полевой контроль, приёмка работ и подготовка отчётных данных.
Модельный ряд ZORN
Сравнить все модели
Основные модели ZORN ZFG
Выберите лёгкий динамический дефлектометр ZORN под задачи вашей лаборатории или строительного объекта. Модели отличаются комплектацией, способом работы с результатами и возможностями привязки измерений к точкам контроля.
ZFG D plus
Современная модель для цифровой регистрации, обработки и передачи результатов полевых испытаний.
- Цифровая работа с данными
- Удобная подготовка отчётов
- Для лабораторий и технадзора
ZFG 3.1
Надёжная модель для регулярного определения динамического модуля деформации Evd на строительных и дорожных объектах.
- Контроль Evd
- Оперативные полевые испытания
- Понятная повседневная эксплуатация

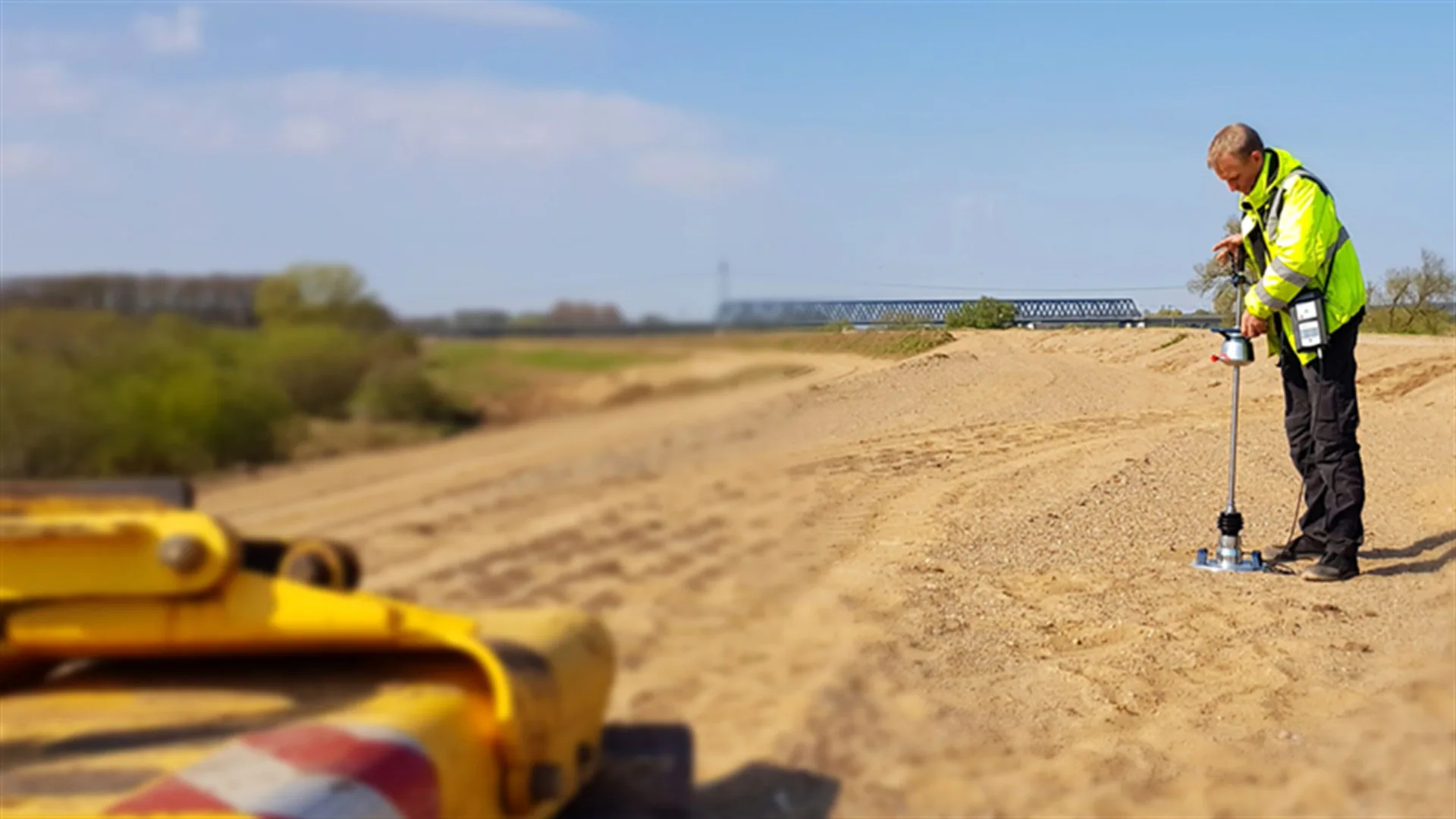

ZFG 3000 GPS
Решение для объектов, где важно связать результаты испытаний с координатами точек контроля и подготовить полевой протокол.
- GPS-привязка измерений
- Идентификация контрольных точек
- Подготовка отчётных данных
Порядок испытания
1
2
3
Как проводится испытание
Испытание ZORN ZFG проводят непосредственно на подготовленном участке. Метод позволяет оперативно проверить состояние слоя до приёмки работ или перехода к следующему этапу строительства.
Подготовка точки контроля
Выбирают место измерения, выравнивают поверхность и устанавливают нагрузочную плиту на подготовленное основание.
Передача динамической нагрузки
Через нагрузочное устройство на плиту передаётся кратковременный импульс, а измерительная система фиксирует реакцию и осадку основания.
Расчёт результата Evd
По результатам измерения прибор рассчитывает динамический модуль деформации Evd для оценки жёсткости и качества уплотнения слоя.
Показатель используется для оценки жёсткости и качества уплотнения контролируемого слоя.
Результат испытания
Что показывает Evd
Динамический модуль деформации Evd характеризует реакцию контролируемого слоя на кратковременную динамическую нагрузку. Показатель применяют для оценки жёсткости основания и сравнения результатов измерений в разных точках объекта.
Результаты Evd помогают лабораториям, подрядчикам и техническому надзору оперативно выявлять участки с неоднородным уплотнением и принимать решение о готовности слоя к следующему этапу работ.
Дорожные лаборатории
Строительные компании
Технический надзор
Подрядчики земляных работ
Выбор оборудования
Как подобрать модель и комплектацию
Подбор лучше начинать с задач объекта, требуемого формата результатов и условий проведения испытаний. Это помогает выбрать подходящую модель ZORN и избежать переплаты за невостребованные функции.
Определите задачи объекта
Укажите тип объекта, контролируемые слои, количество точек измерения и условия проведения полевых испытаний.
Дороги, насыпи, траншеи, основания и строительные площадки.Уточните требования к результатам
Определите, нужны ли цифровые протоколы, координаты контрольных точек, печать на объекте или последующая обработка данных.
Формат отчётности влияет на выбор модели и комплектации.Сравните модели ZORN
Сопоставьте возможности ZFG 3.1, ZFG D plus и ZFG 3000 GPS с задачами вашей организации.
При необходимости запросите помощь специалиста по подбору.
Частые вопросы
FAQ по ZORN ZFG
Ответы на частые вопросы о приборах ZORN, показателе Evd, выборе модели и применении оборудования ZORN на объектах в Казахстане.
Что такое ZORN ZFG?
ZORN ZFG — это легкий динамический дефлектометр для полевых испытаний основания и определения динамического модуля деформации Evd.
Что показывает Evd?
Evd помогает оценить жесткость, несущую способность и качество уплотнения грунта, щебеночного слоя или основания на конкретной точке испытания.
Измеряет ли ZORN ZFG плотность грунта в кг/м³?
Нет. Прибор определяет динамический модуль деформации Evd. Название «динамический плотномер» распространено на практике, но технически корректнее говорить о легком динамическом дефлектометре.
Как выбрать модель ZORN ZFG?
Выбор зависит от типа объекта, требуемого протокола, необходимости цифровой работы, фиксации координат и условий полевых испытаний.
Кому подходит оборудование ZORN в Казахстане?
Оборудование используют дорожные лаборатории, подрядчики, строительные компании, технический надзор и организации, которым нужно быстро подтверждать качество уплотнения на объекте.
Консультация специалиста
Поможем определить подходящую модель ZFG и комплектацию под объект, методику и формат отчетности.
Запрос специалисту ZORN
Получить консультацию и коммерческое предложение
Оставьте контактные данные. Специалист Bolashaq Trade Group свяжется с вами, уточнит задачу и предложит следующий шаг.
Подберем ZORN ZFG под ваш объект
Отправьте задачу, модель или требования заказчика. Подготовим коммерческое предложение и поможем выбрать комплектацию от официального дистрибьютора ZORN Instruments в Казахстане.
